高壓放大器驅動超聲換能器
高壓線性放大器常應用在物理領域中，如壓電傳感器、光電調制器、液晶顯示器等。日常實驗室測試為了達到要求的頻率范圍，晶體端電壓必須達到1KVpp，頻率在DC—100KHZ,非線性誤差小于0.1%，直流功率30W。

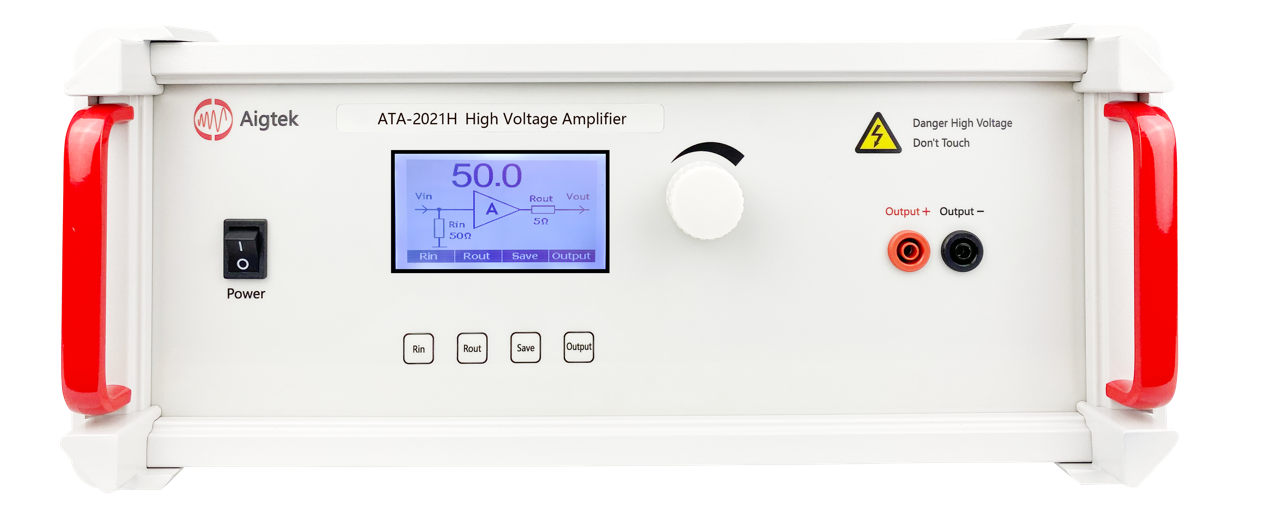

高壓放大器驅動超聲換能器ATA-2021H最大電壓可輸出200Vpp，覆蓋帶寬為DC-1MHz，可以驅動高壓型負載。電壓增益數控可調，一鍵保存設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
高壓放大器可用于驅動電容性、電感性負載，一般情況下，如果用交流電源驅動含有電容器或電感線圈的負載，會導致來自負載一側的逆向電流。在這樣的情況下，用通常的電源的話可能無法驅動。但是如果采用高壓放大器來驅動，需要的高電壓、大電流也都可以實現。所以，對于壓電元件和電感線圈那樣的電容性·電感性負載，也能夠穩定地運行（輸出）。
Aigtek高壓放大器優勢：寬頻帶·高速·高電壓、雙極性、大功率。ATA-1000寬帶放大器的頻帶寬度為DC～24MHz、上升速率為2000V/μs，即使對于上升迅速的脈沖信號和復雜波形信號也能夠完美實現。ATA2000的頻帶寬度為DC～1MHz、最大輸出電壓為1600Vp-p，即使對于有高壓需求的壓電元件和顯示元器件，也能夠富富有余地進行驅動。ATA3000的功率為810W，提供大功率的電磁場線圈驅動，同時所有的都能從直流開始輸出的, 所以能夠輕松實現信號發生器提供的任意波形的放大。
輸入接口：標準 BNC 接口；
輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。
輸出為香蕉插座，最大輸出電壓200Vp-p(±100V)，輸出電流500mA。
監控輸出接口：1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
高壓放大器的快速響應特性不僅體現在帶寬和壓擺率，也與最大輸出電流、電壓、負載的電容特性等密切相關。選擇功率放大器的主要技術指標有：電壓、電流、功率、帶寬、壓擺率、阻抗、負載等。
本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網m.gairou.cn。西安安泰電子是專業從事功率放大器、高壓放大器模塊、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
