霧化片功率放大器在超聲波中的應用
霧化片功率放大器在超聲波測試中的作用是輸出大功率、高電壓驅動壓電陶瓷片，在平常電子實驗測試中，很多的超聲波測試實驗中都有遇到信號發生器輸出電壓功率不夠的困擾，功率放大器常見的應用：壓電材料的驅動，磁性材料的B-H測試，穩定磁場的生成，顯示器件的驅動，超聲波電機的驅動，除此之外，功放在新型的半導體材料，薄膜材料，聚合物材料，生物器件的研制方面也有廣泛的應用。

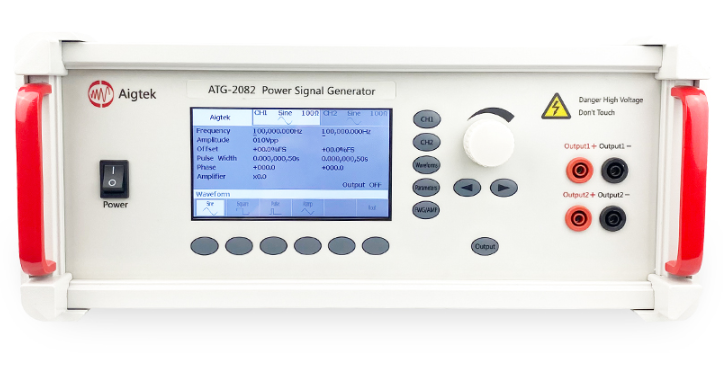

高壓功率放大器是一種電子實驗室常用的測試儀器，通常是在實驗過程中幫助輸出信號達到最大輸出功率用以驅動某一特定的負載的裝置。ATG-2082是一款理想的可輸出正弦波、方波、三角波、脈沖波的雙通道霧化片功率放大器。可根據使用情況選擇信號內置、或外置輸入。最大輸出800Vp-p (±400V)電壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，操作簡單方便。
加濕器霧化片的工作原理：
將壓電陶瓷片（俗稱霧化片）安裝在一個盛水容器的底部，并由一個驅動控制電路產生與霧化片諧振頻率一致的驅動電壓加在霧化片上，霧化片便會產生振蕩能量。振蕩能量在水中沿著與霧化片表面垂直的方向傳播，在合適的水深情況下，能量傳播軸上的水面集中隆起一個水柱，水柱的前端集中的發生大量且微小的張力波，使隆起水面的表面張力大幅度的減少，水面被表面張力波的波長分裂成許多微小的區域，每一區域好像互不粘結一樣獨立地成為一個一個的微粒子，散發在空氣中形成霧的效果，這就是利用壓電陶瓷片對水進行霧化的原理。
霧化片功率放大器的指標參數：
雙通道
可輸出正弦波、方波、三角波、脈沖波
輸入信號可內置或外置
輸出電壓0~800Vp-p (±400V)
最大輸出電流（峰值）40mA
工作頻率DC~200kHz（-3dB）
霧化片功率放大器ATG2082既可內置信號源也可外接函數信號發生器；外置信號輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。
本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網m.gairou.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于高壓放大器、水聲功率放大器、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
