某些超聲波應用需要為常規的探傷儀、測厚儀或其他設備添加一一個獨立的前置放大器，來提供足夠的增益或提高寬頻信噪比以優化回波的采集.這種情況在工業應用中是時有發生的，這包括檢測很高的超聲波衰減或散射的大厚度材料，如球墨鑄鐵、奧氏體鋼，黃銅,青銅,橡膠，玻璃纖維或某些復合材料。在需要將低幅信號放大的聲發射檢測系統中，前置放大器是一一個重要的組成部分。前置微小信號放大器也可用于補償在探頭和檢測儀器之間由于極長電纜線導致的幅值衰減。以改善大的測試塊的掃描的信噪比，在TOFD測試中用于放大小的尖端衍射信號。ATA-5000系列前置放大器也可用于許多不同的研究應用中，如巖石與礦石的彈性模量測量、水或其他液體的泡沫或浮游生物的聲散射、以及生物組織分析。總的來說，前置放大器幾乎可用于任意一-種為獲得更好的性能而需要增加增益的應用中。

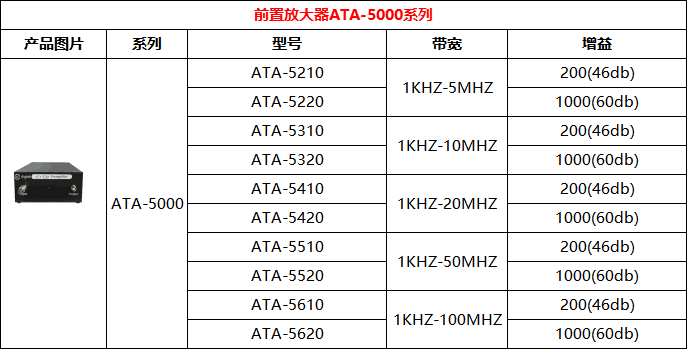

Aigtek前置放大器有10個型號，可提供如下列表中的帶寬和增益。所有這些型號能和大部分探傷儀、測厚儀和脈沖發生一接收器兼容。欲知全面的性能，請參看前置放大器參數一覽表：



前置放大器的主要目的是，在那些涉及到低級別聲學信號的應用中，改善接收器的信噪比。通過提供補充的低噪聲放大，前置放大器在主檢測設備，使用低增益從而限制時基噪聲。前置放大器容許檢測小的回波，而這些回波在主檢測設備中即使使用最大的增益也可能無法檢測出來。

使用單晶探頭的脈沖/回波系統回波系統中使用前置放大器時，探頭電纜必須連接到“T”形連接口上。T形接口的一個接口連接到超聲儀器的發射探頭連接口, T的另一個接口連到前置放大器的輸入。前置放電器輸出應該和超聲儀器的接收探頭連接口相連。如果儀器有模式選擇開關(單晶/雙晶或脈沖/回波-穿透)，則必須設置在雙晶或穿透位置，即使是使用單晶探頭亦如此。



在某些情況下，高增益前置放大器輸出可能會使某些超聲儀器的輸入電流過載，從而導致基線偏移以及非線性的幅度顯示。仔細調整RF濾波器以及儀器增益有助于減小這種影響。在極端情況下，可在前置放大器輸出和儀器接收器輸入之間插入一個外部衰減器。

在脈沖/回波模式下操作時，激勵脈沖或界面回波的放大可能導致近表面分辨率的降低。仔細調節RF濾波以及脈沖阻尼可有助于減小這種影響。當使用前置放大器來補償很長電纜線的信號傳輸損耗時，前置放大器必須位于電纜線探頭的末端。
