ATA-2161高壓放大器在無損運輸中的應用
實驗名稱:
高壓放大器基于場致潤濕性梯度驅使液滴在超潤滑表面上實現無損運輸
實驗內容:
在平坦的超潤滑表面上引入場致潤濕性梯度。通過打印徑向交指電極陣列，可以對電場進行圖案化，從而產生潤濕性梯度實現液滴的定向運輸。理論分析和實驗結果表明，液滴的運輸行為可以通過無量綱化的電邦德常數評價，超潤滑表面能夠無損運輸各種類型的液滴。
測試目的：
實驗中提及的液滴運輸能夠在傳熱，抗污染，微流控和生化分析等方面得到應用發展。
測試設備:
電極基板、信號發生器DG1032、高壓放大器ATA-2161、光學測角儀、光學顯微鏡、PTFE薄膜、高速攝影機。
實驗平臺：
實驗過程:

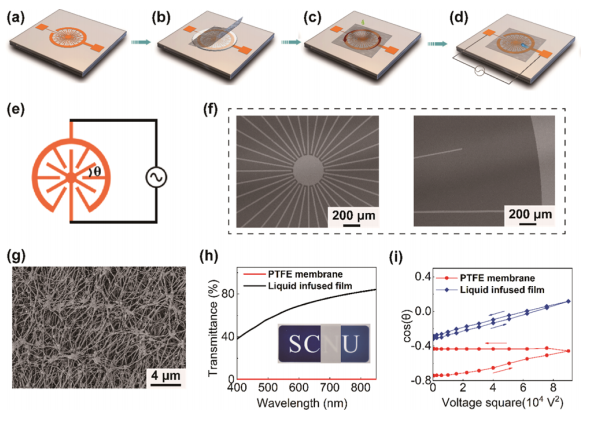

（1）在帶有圖案的電極基板覆蓋上一層超潤滑薄膜制備好實驗樣品（附圖1中的(a-c)）；
（2）將信號發生器和高壓功率放大器中輸出的電壓信號源接到正負電極上（附圖1中的）；
（3）電極基板施加直流或交流電壓后，電極的徑向交指設計可以產生電場強度梯度，從而引起潤濕性梯度，實現液滴運輸。
測試結果:

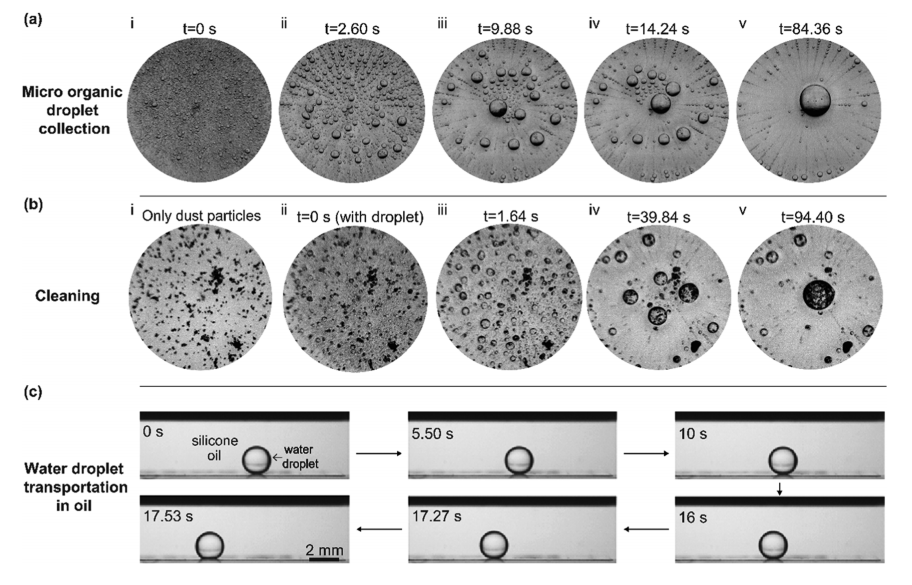

實現液滴的定向運輸；進行液滴定向運輸?shù)南嚓P(guān)應用，如有機微液滴的收集(附圖2a)，液滴運輸過程中進行灰塵清潔(附圖2b)，在油相環境中運輸液滴(附圖2c)。
高壓放大器在該實驗中發揮的效能:為實驗提供頻率和幅值可調節的電壓信號。
