淺談功率放大器在超聲導波無損檢測領域的應用

作者:Aigtek 閱讀數:0 發布時間:2021-10-13 00:00:00

超聲檢測是一種傳統的無損檢測技術,由超聲檢測演變出的電磁超聲導波檢測技術克服了常規超聲檢測技術需要逐點耦合的弊端,其具有單點激勵長距離檢測的獨特優勢,理想條件下其一次檢測距離可達百米以上,檢測效率得到極大提升。電磁超聲導波的激勵方式主要有兩種,即磁致伸縮力激勵和洛倫茲力激勵。今天重點介紹功率放大器在磁致伸縮力激勵無損檢測中的應用。

功率放大器應用驅動傳感器

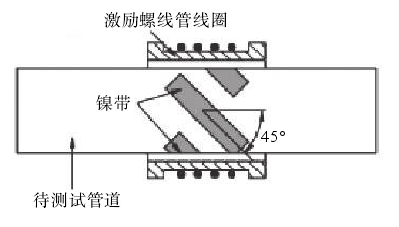

磁致伸縮扭轉導波傳感器

磁致伸縮現象是一切鐵磁性材料所共有的特性,分為磁致伸縮正效應(又稱焦耳效應)和磁致伸縮逆效應(又稱維拉利效應),其中磁致伸縮正效應是指鐵磁性物質在磁化過程中因外磁場條件的改變而發生幾何尺寸大小、形狀變化的效應。而磁致伸縮逆效應相反,處于穩定磁場中的鐵磁性材料,受外力作用而發生形變,其內部的磁場也因此而改變。當鐵磁材料同時受到來自靜態磁場以及與靜態磁場呈正交方向的動態磁場的耦合作用時時,此時材料會發生一定的扭曲現象,該現象被稱為扭轉磁致伸縮效應(又稱魏德曼效應)。

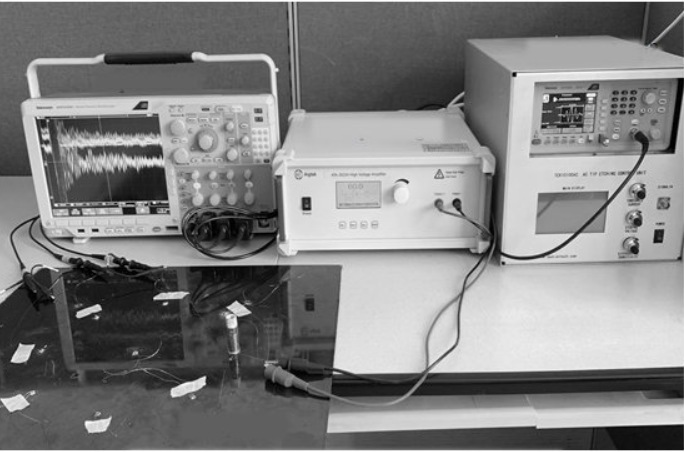

 功率放大器磁致伸縮無損檢測應用圖



功率放大器磁致伸縮無損檢測應用圖

在磁致伸縮無損檢測過程中,功率放大器對激勵對象施加激勵信號,利用超聲導波檢測,并進行信號處理,確定缺陷位置。可選擇的模態和激勵方式具有極高的自由度。同時,不同于傳統導波技術,磁致伸縮導波可克服表面有油污、彎曲或有包覆層進行檢測,可實現長期健康監測,對構件的健康狀況進行實時評估和壽命預測。

AigtekATA-2000系列高壓放大器最大輸出電壓1600Vp-p(±800Vp),最大輸出電流 500mAp,帶寬(-3dB)高達DC~1MHz,被廣泛的應用于超聲無損檢測,水下通信,mems測試,微粒分選等多個科研領域,助力我國的科研事業的發展。



ATA-2000系列功率放大器

功率放大器參數指標



超聲波無損檢測技術可以在不損傷被測件的前提下高效完成檢測,且結果的指向性較好,能夠為質量分析提供重要的依據。通過以上的介紹相信您對于功率放大器在超聲波無損檢測領域應用有了一定的了解,如果你想持續了解有關超聲波測試的功率放大器應用,功率信號源功率放大模塊、計量校準源,歡迎持續關注安泰電子官網m.gairou.cn
