實驗名稱：功率放大器在磁微粒分類磁性檢測試驗中的應用

實驗?zāi)康模河捎诖盼⒘獯嬖诿黠@的吸收與散射作用，基于光學檢測方法的MEIA技術

在檢測限和精密度等方面受到了影響。直接通過磁微粒的磁學性質來檢測抗原抗體反應則可以消除這些不利因素，提高檢測方法的靈敏度與準確性。磁信號檢測還可以與光學檢測方法聯用，提高自動分析的準確度與可靠性。

實驗設備：信號發生器，ATA-4012高壓功率放大器，示波器，數字萬用表，高精度穩壓電源，驅動磁芯，線圈等。

實驗內容：

開展超順磁性納米粒直接檢測技術的可行性研究:搭建基于磁感應線圈的磁性檢測裝置，研究不同測量條件與檢測方法對磁性顆粒定量測量的影響規律，初步實現mg級磁顆粒的檢測。

實驗過程：

（1）搭建好勻強磁場后，用雙線圈檢測代替之前的單線圈檢測，通過兩個檢測線圈中感應電壓的差值檢測磁性顆粒的感應電壓變化，可以減小背景噪聲對檢測靈敏度的影響。

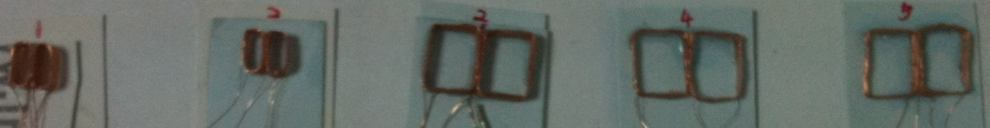

自制檢測線圈對

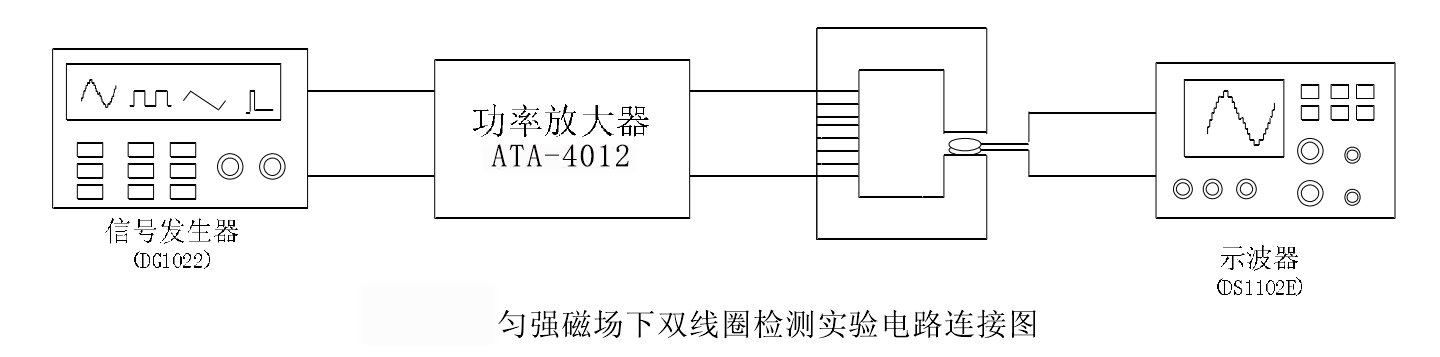

（2）檢測過程：信號發生器輸出一定頻率和波形的電壓，功率放大器對信號發生器輸出的電壓進行放大，使得系統對驅動線圈（驅動線圈和驅動磁芯構成的勻強代替單獨的驅動線圈）的驅動能力大大增加，用另一個雙線圈檢測線圈和這個線圈進行相互感應用示波器直接檢測感應線圈兩端的電壓差值。

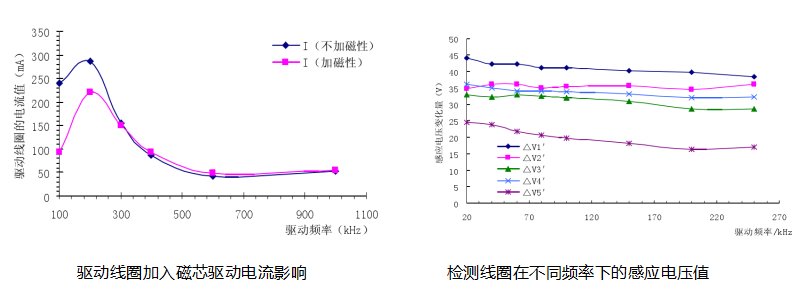

實驗結果：

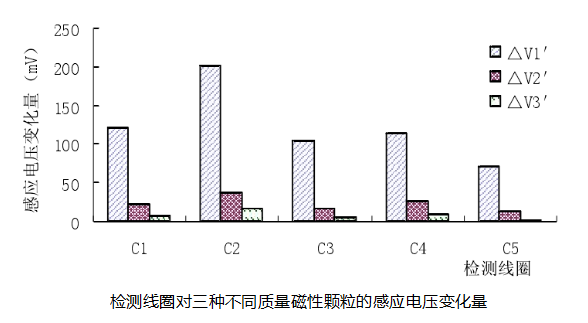

構建了一個基于勻強磁場和雙檢測線圈的磁性傳感器設計方案,在此磁性檢測實驗裝置方案中已經可以檢測到mg級磁性顆粒的存在。從此實驗的結果分析可以看出，此方法還可以檢測到更低的質量的磁性顆粒。此實驗方案驗證了超順磁性納米顆粒磁性檢測的可行性。

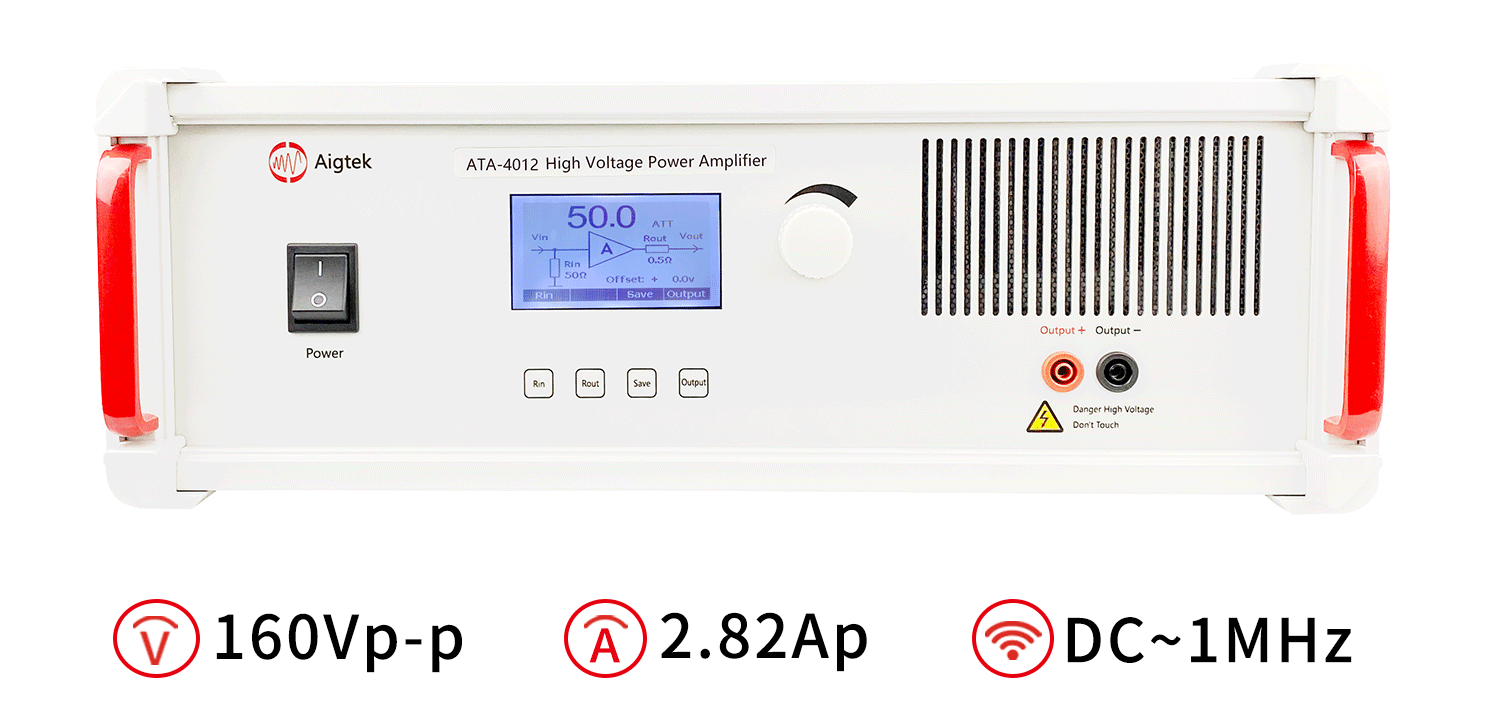

實驗中所用到的功率放大器ATA-4012參數指標：

本文素材由西安安泰電子整理發布，西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網m.gairou.cn。

注：此實驗案例參考自知網論文《用于磁微粒分離與檢測的流動注射分析系統研究》
