Aigtek推出一種帶信號源的AB類功率放大器
電測實驗中，很多電子工程師都可以用到示波器、信號源、功率放大器等電子測試儀器，壓電陶瓷（PZT）驅動電源是微位移器應用中的關鍵部件，針對PZT的容性負載特性，驅動PZT的電源帶寬可達200KHz，輸出電壓范圍是-200~200 V，具有好的動態性能壓擺率為500V/μs，且能長時間穩定工作，解決了PZT驅動電路中的不能長期穩定工作的問題。

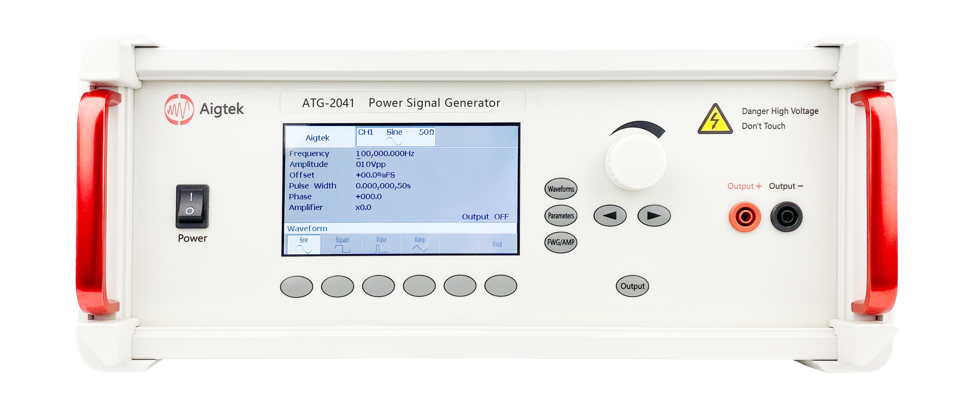

Aigtek推出一種帶信號源的AB類功率放大器ATG-2041，可輸出電壓400Vpp，電流100mA，是一種可輸出正弦波、方波、三角波、脈沖波的大功率信號源發生器，可以選擇內置或者外置信號源模塊來使用，電壓增益倍數數控可調，一鍵保存常用設置，方便下次測試使用。
在實用電路中，往往要求電路的輸出級能夠輸出一定的功率，從而驅動負載。一般的函數信號發生器無論是進口的還是國產的，最大電壓輸出都是10Vpp-20Vpp，電流輸出很小，用戶在做很多測試是電壓以及功率都不夠，配上我們的設備就可以保證在信號不失真的情況下把電壓提升到最大1600Vpp，1000W的功率。
如果將功率放大器的輸入端口與自帶信號源的輸出端口相連接，則會對由自帶信號源所生成的信號進行功率放大，如果是與其它信號源相連接，則會對外接的信號源進行功率放大。
ATG-2041功率信號源主要是分為兩個單元：信號生成單元和功率放大單元。外接函數信號發生器的輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。
功率放大器主要應用場所：
高壓放大器主要應用于非線性光學、量子光學、量子通訊、量子測量等科學研究領域，在放大模式下輸出可調節的直流電壓或直流高壓調制的函數信號，用于開環或閉環控制系統中，如在銫原子相干光譜研究中，用于光柵外腔半導體激光器的頻率調諧；在“連續變量的量子密集編碼系列實驗中”用來鎖定光學諧振腔；用于光學信號存儲中環形腔的鎖定等。
本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網m.gairou.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于水聲功率放大器、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
