基于高精度水下聲速測量中功率放大器的應用
實驗名稱：功率放大器基于飛秒激光頻率梳的高精度水下聲速測量方法
研究方向：保證測量精度溯源性的飛秒激光海水聲速測量新方法
實驗內容：通過放大器驅動超聲換能器，實現水下聲光調制實驗。進而實現聲速的精準測量。
測試目的：利用功率放大器驅動超聲換能器，通過驅動換能器發出規則對稱的正弦波，間接地得到較為規則的脈沖光包絡信號。
實驗過程：
利用信號源發生器調整超聲換能器的觸發頻率周期，輸出端連接放大器，調整放大器增益為26dB，Rin調節為1M，Rout為50Ω，接通Output，開始實驗。下圖為信號源與放大器共同工作。圖2為在示波器上超聲換能器發出的正弦波形。
測試結果：
通過放大器驅動，能得到較規則周期的聲脈沖波形。圖2為放大器驅動的超聲換能器的聲脈沖正弦波形。圖3為超聲波調制的飛秒激光頻率梳的干涉包絡圖。圖4為經過希爾伯特變換歸一化處理以后的包絡峰值圖，明顯能夠看出，放大器驅動的超聲換能器發出的正弦波信號對稱完整，使得測量結果能夠達到預期的要求。在后期聲速處理的時候，能夠準確地找到信號包絡的相應峰值，得到準確結果。
圖2放大器驅動超聲換能器的聲脈沖正弦波形
圖3超聲波調制的飛秒激光頻率梳的干涉包絡圖

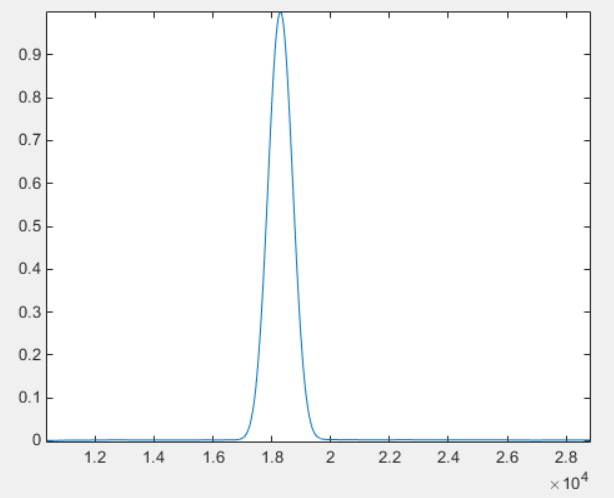

圖4經過希爾伯特變換歸一化處理以后的包絡峰值圖
高壓功率放大器在該實驗中發揮的效能：
驅動超聲換能器（500KHZ），保證超聲波能夠輸出完整的正弦波形，且能夠自由調度增益幅度，實現在不同光強下，能夠自由切換超聲波信號的強弱，達到實驗目的。
