超聲檢測技術是生物醫學工程(BME)及工業無損檢測(NDT)領域常用的檢測技術,可在不侵入被測物體的情況下實現隱伏病灶、缺陷的檢測。超聲波無損檢測技術是一種利用超聲波在被測對象和其缺陷的傳播過程中的性能差異,對超聲波產生的反射、透射波形以及發射、接收時間等分析處理,來檢測出混凝土內部的缺陷、空洞、裂痕等。這其中就包含功率放大部分，使用信號發生器+功率放大器來彌補電流驅動能力弱的不足。

在施工過程中或在工程管理中,由于技術不當,可能會造成混凝土結構的一些缺陷與物理損傷,如空洞,裂縫,和局部不實,造成工程上很大的安全隱患.根據超聲波在混凝土中的傳播特性,利用超聲波對混凝土模塊進行檢測,采用超聲波對測法,利用物理聲學參數的相對變化,判斷混凝土結構中的缺陷,說明超聲波法在混凝土無損檢測中的可行性和高效性.

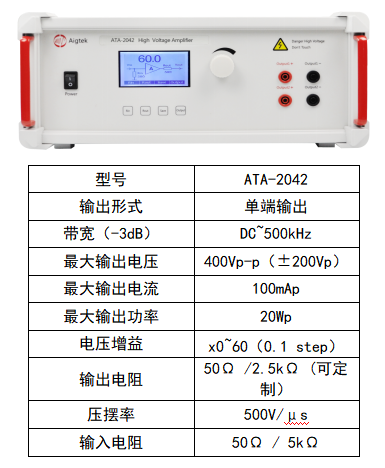

超聲檢測系統包含：超聲波信號發生器、功率放大器、信號接收處理等，采用函數信號發生器產生超聲波發射驅動波形,50KHz的超聲波周期為20μs,控制器遠遠滿足其工作頻率，高壓放大器選用ATA-2042，輸出400Vpp的電壓，功率20W，將輸入的電功率轉換成機械功率即超聲波再傳遞出去（即驅動超聲換能器）。

任意波形信號發生器產生的電壓信號的幅度范圍為10mVP-P-10VP-P，遠不足以驅動超聲換能器，在結構中激勵出超聲導波，Aigtek針對各種測試應用，推出不同系列的高壓放大器用來驅動高壓型換能器，同時功率放大器的放大倍數可以根據需要進行調節，最大可輸出6KVpp的電壓，在使用測試過程中設置好需要的參數可以保存設置，以便下次開機后正常使用，可與主流的信號發生器配套使用，實現信號的完美放大。

Aigtek公司是一家專業從事電子測量儀器研發、生產和銷售的高科技企業,主要產品有功率放大器、高壓功率放大器、高精度計量校準產品等。電壓放大器解決了任意波形函數信號發生器的小電流和小功率問題，最大輸出高壓6000Vpp，最大電流18A，最大功率810W，具有穩定的輸出電壓、電流、雙通道同步輸出等特點，同時具有過流、過溫保護功能。適用于驅動高壓大功率型負載，可放大交、直流信號，電壓增益數控可調，液晶屏幕顯示，主要應用于電力系統、水聲換能器驅動、超聲波驅動、容性負載，感性負載，電磁場驅動，壓電陶瓷、醫療超聲驅動等。更多精彩內容請持續關注安泰電子m.gairou.cn。
