靜電懸浮系統中功率放大器的應用
靜電懸浮系統的負載為電容器，一般采用高壓放大器提供的電壓來產生電場力。Aigtek針對此類應用，特推出ATA-7050高壓放大器，可輸出10KVpp，頻率范圍DC-5KHz，功率90W，高壓放大器主要是由幅值調制、功率放大、變壓器升壓等組成主回路，可放大輸出穩定的交直流電壓。
直流靜電懸浮原理：

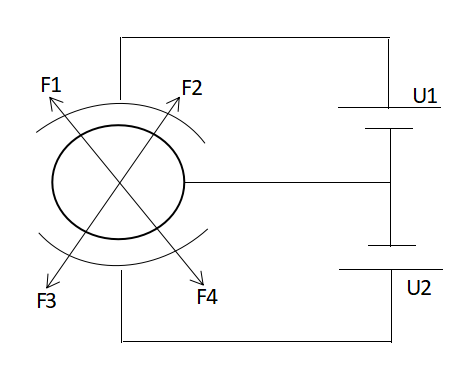

向平板電容器的兩極加上電壓，兩極板上會累積等量的正、負電荷，極板間就會產生靜電引力。如果把平板電容器的兩塊板改成同心球面，就變成了靜電軸承的轉子和電極的形式，在轉子的上下均加上電極，控制電壓U1、U2的大小，靜電引力就會像兩根彈簧把轉子支懸在球腔中心。
直流靜電懸浮實驗系統：
當球形轉子偏離球腔中心時，測量電路檢測出轉子偏移量，送入控制器，控制器按照調節規律輸出控制信號，差動輸出環節將控制信號與直流偏置信號相加減后送入直流電壓放大器，直流高壓施加于電極上，將球形轉子拉回球腔中心。

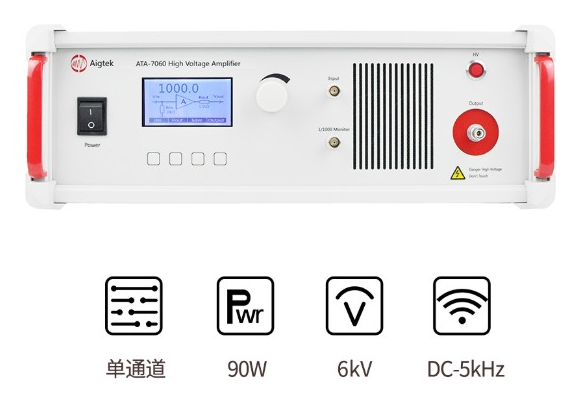

ATA-7000高壓放大器特點：
最大輸出電壓6kVp-p（±3kVp）
帶寬（-3dB）：DC-5KHz
最大輸出電流30mA
液晶屏幕顯示，界面一目了然
電壓數控增益可調（0~1000）
過流、過壓、過溫保護
輸出接口SHV射頻連接器
高壓放大器ATA-7000系列主要應用于高壓材料測試、電子實驗室測試、電磁場驅動、壓電材料驅動、靜電科技工程、MEMS測試、生醫檢測工程以及其他科學研究等應用。可放大交、直流信號，輸出電流30mA，電壓增益數控0~1000倍可調，液晶屏幕顯示，一鍵保存常用設置，可與任意品牌信號發生器配套使用，實現任意波形信號的完美放大。
本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網m.gairou.cn。Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于功率放大器、高壓放大器、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
