實驗名稱：功率放大器在高粘度流體微孔壓電超聲霧化器研究中的應用

實驗設備：

激光粒度儀、微孔超聲霧化器、電子天平、實驗升降臺、信號發生器、放大器(ATA-4014高壓功率放大器）、示波器、計算機

實驗內容：

搭建了微孔壓電超聲霧化效果測試系統，選用包括高粘度流體在內的工作流體作為霧化對象，測量了液體的表面張力、粘度、微孔直徑和驅動電壓對壓電微孔超聲霧化的霧滴粒徑和霧化流量的影響，并分析了霧化效果的變化趨勢。

實驗過程：

1.高粘度流體微孔壓電超聲霧化器結構；

2.多普勒激光測振實驗；

確定高粘度流體微孔超聲霧化器的最佳驅動頻率。

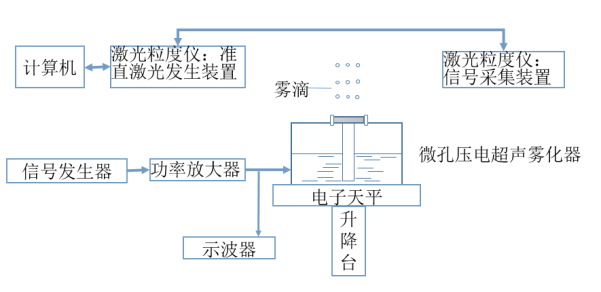

3.微孔壓電超聲霧化效果試驗

信號發生器產生的電信號經功率放大器放大后，激勵壓電陶瓷片產生超聲振動，引起微孔壓電霧化片共振并產生形變，使得與微孔接觸的液體在慣性力表面張力和流體動力等共同作用下從微孔板擠出。

通過調節信號發生器輸出信號的頻率可改變引起霧化片振動的驅動頻率;通過調節信號發生器輸出信號的電壓幅值、功率放大器的放大倍數可改變施加在霧化片上的驅動電壓幅值，示波器用于測量輸出信號的頻率和電壓幅值。

實驗結果：

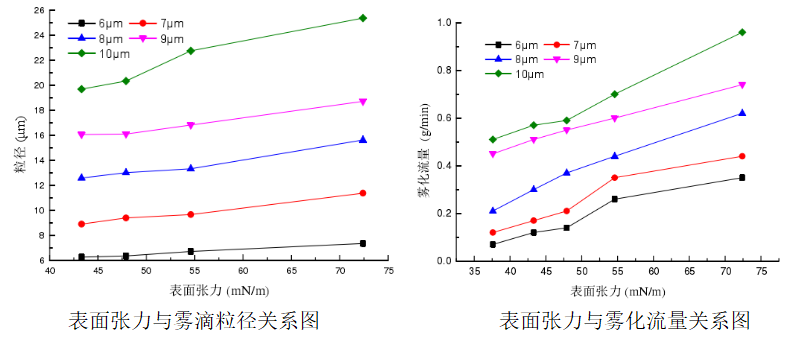

1.表面張力對微孔壓電超聲霧化效果的影響；

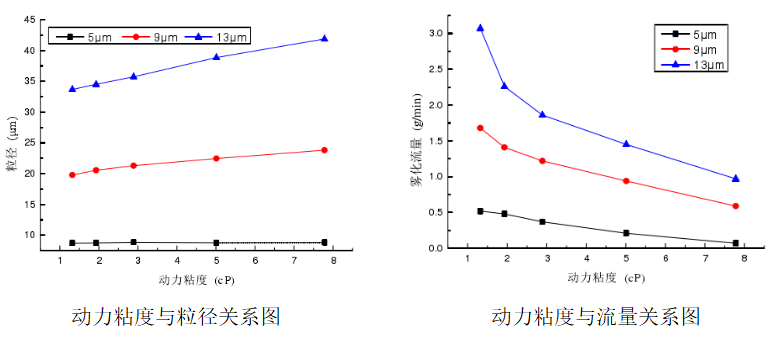

2.粘度對微孔壓電超聲霧化效果的影響；

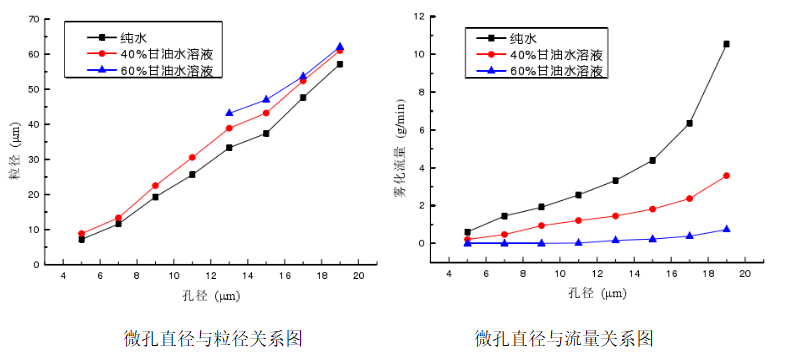

3.微孔直徑對微孔壓電超聲霧化效果的影響；

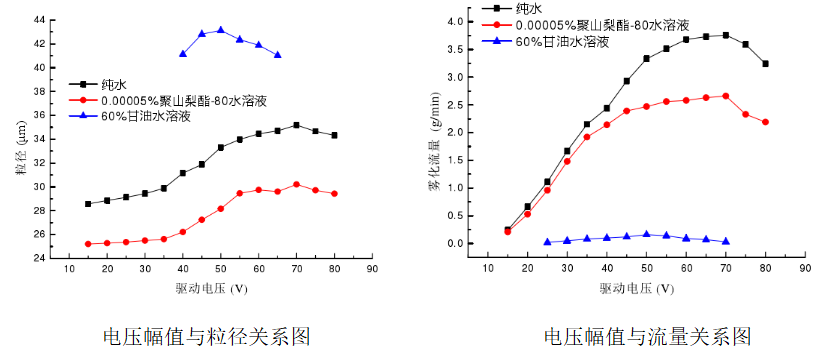

4.驅動電壓對微孔壓電超聲霧化效果的影響。

實驗結論：

高粘度流體微孔壓電超聲霧化器是一種能滿足農業、工業領域中霧化高粘度流體的需求的新型霧化裝置。

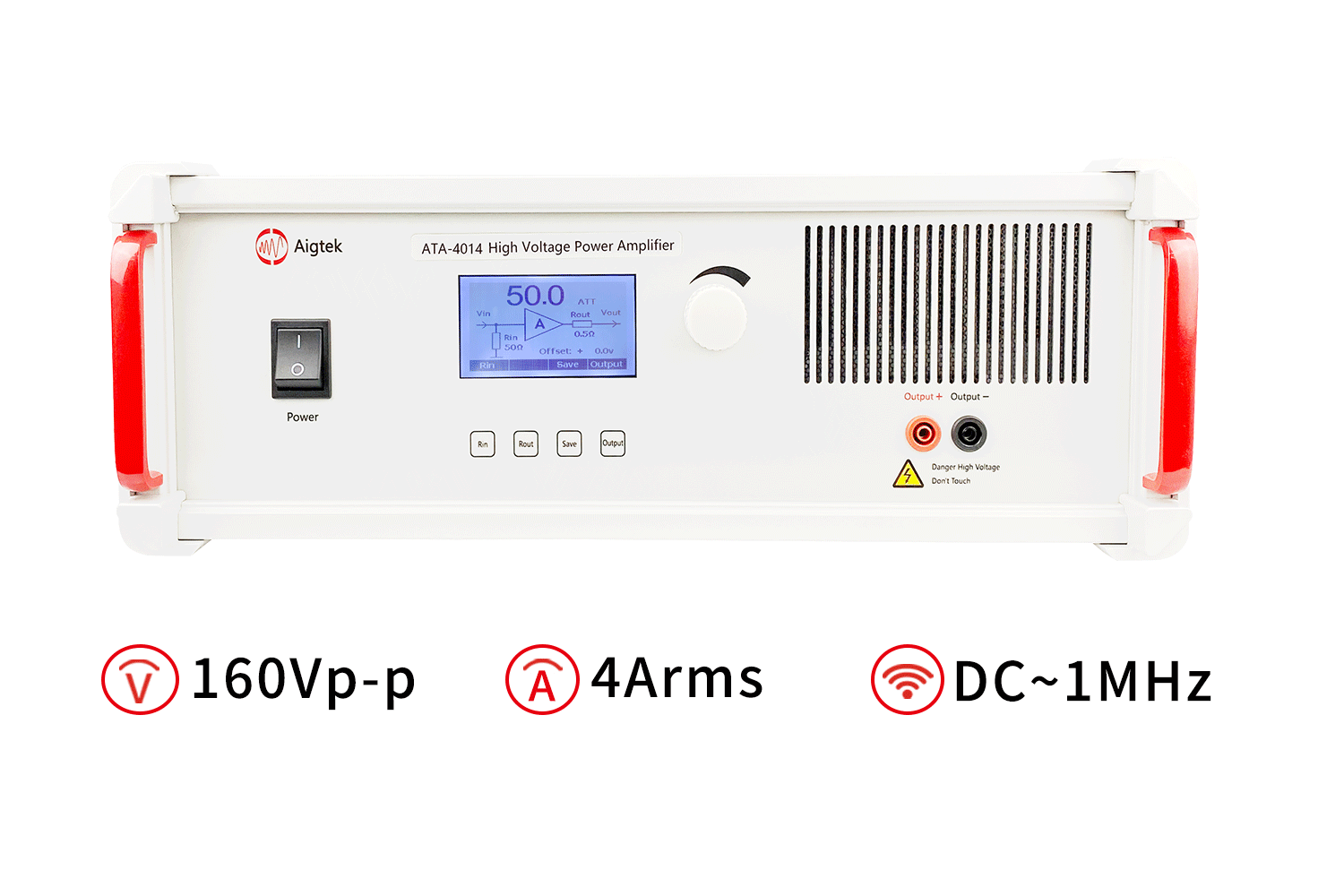

實驗中所用到的功率放大器ATA-4014高壓功率放大器指標參數：
