實驗名稱：高壓放大器基于掃描式固體腔F-P干涉儀的設計與優化中的應用

實驗?zāi)康模簝?yōu)化設計掃描式固體腔F-P干涉儀

實驗設備：光源，準直擴束系統，待測電光晶體（包含驅動），4f系統和CCD，信號源，ATA-2161高壓放大器，示波器。

實驗內容：為實現全天時邊界層內大氣溫度絕對探測，即精細獲取大氣Rayleigh散射譜形，借鑒F-P干涉濾波技術和晶體的電光特性，設計了一種掃描式固體腔F-P干涉儀，測試其濾波性能并進行優化。

實驗過程：如圖是搭建的透射型馬赫曾德干涉儀光路，此光路用做全息圖的記錄，主要包括以下幾個部分:光源，準直擴束系統，待測電光晶體（包含驅動）、4f系統和CCD。



測量晶體內部均勻性和折射率調制度關系的系統圖

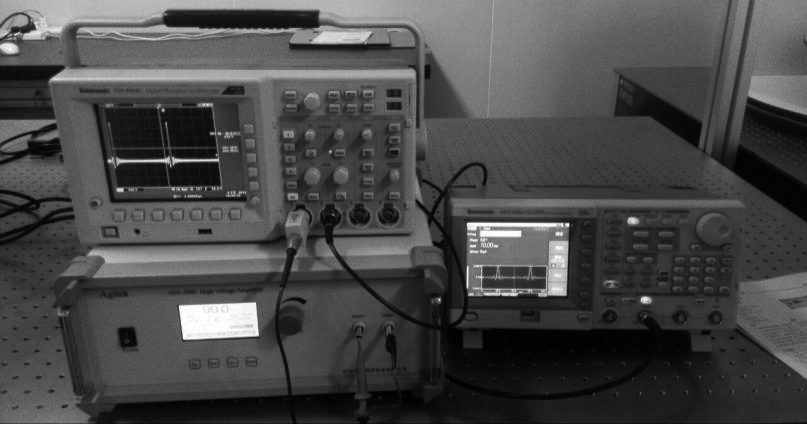

電光晶體高壓驅動，函數發生器，使其產生一個脈沖方波信號，然后經過ATA-2161高壓放大器使其放大，最終把放大后的信號加載到晶體上，完成晶體電光性能的測試。



電光晶體高壓模塊標定

實驗結果：

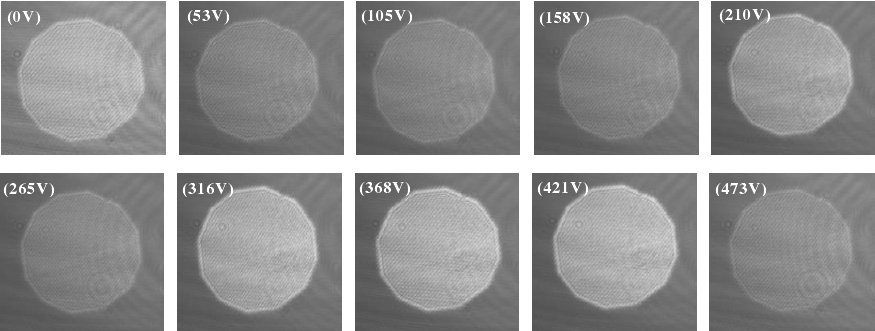

（1）不同電壓下CCD上記錄的全息圖



（2）不同電壓場下，對應晶體折射率的改變量

對圖相位圖中晶體相位的改變量進行平均處理，得到不同電壓場下，對應的晶體的相位改變量，再由公式計算得出，不同電壓場下，對應晶體折射率的改變量。

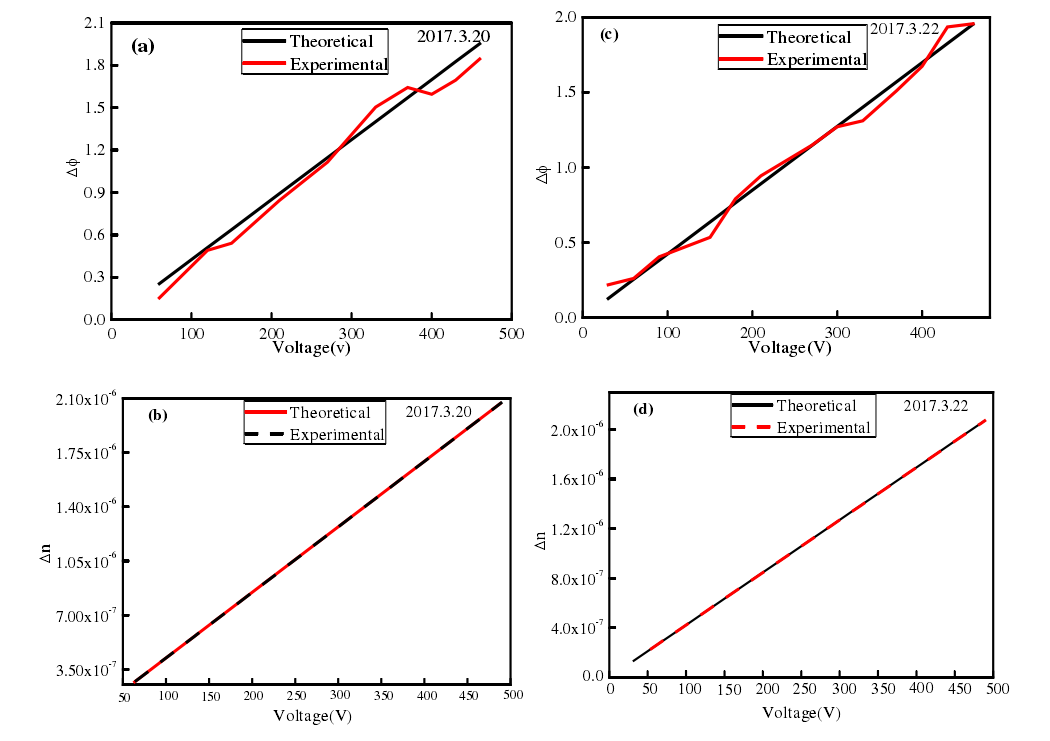

相位調制和折射率調制度實測值與理論值的對比
