在所有涉及自動控制的機電系統和器件中,驅動器常被認為是限制其性能和壽命的最為關鍵的因素之一。而在眾多的驅動器類型中,壓電/電致伸縮驅動器因其響應快、承載力高、能耗低和價格低等特點而備受關注，隨著人們對于壓電陶材料的深入研究，人們逐漸認識到壓電陶瓷功率放大器在控制系統對其性能的影響同樣重要，特別是在類似于電火花加工間隙伺服這樣的動態使用的情況下，壓電陶瓷功率放大器的性能亦是非常關鍵的因素之一。

根據原理的不同，壓電陶瓷功率放大器可分為電荷控制型和電壓控制型兩種。電壓控制型驅動電源主要有兩種形式，一種是基于直流變換器原理的開關型驅動電源，其電路原理如圖所示,工作原理與開關電源非常類似，開關式驅動電源的功率損耗小、效率高、體積小，但電源輸出紋波較大,頻響范圍也較窄。另一種是直流放大式電源，一般由誤差放大器和高壓放大器兩部分組成,其電路原理如圖所示，該電源的特點是頻響范圍較寬，應用得非常廣泛。



開關式壓電陶瓷功率放大器原理圖

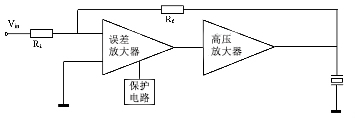

直流放大式壓電陶瓷功率放大器原理框圖



Aigtek壓電陶瓷功率放大器ATA-3000系列最大輸出功率810Wp，帶寬（-3dB）高達DC~100KHz，最大輸出電流 18Ap，可以驅動功率型負載，電壓增益數控可調。該壓電陶瓷功率放大器的輸出內阻很小,因此，非常適合于驅動類似于壓電陶瓷這樣的容性負載，因其良好的驅動性能被廣泛的應用在壓電陶瓷驅動，換能器驅動，壓電片驅動領域。

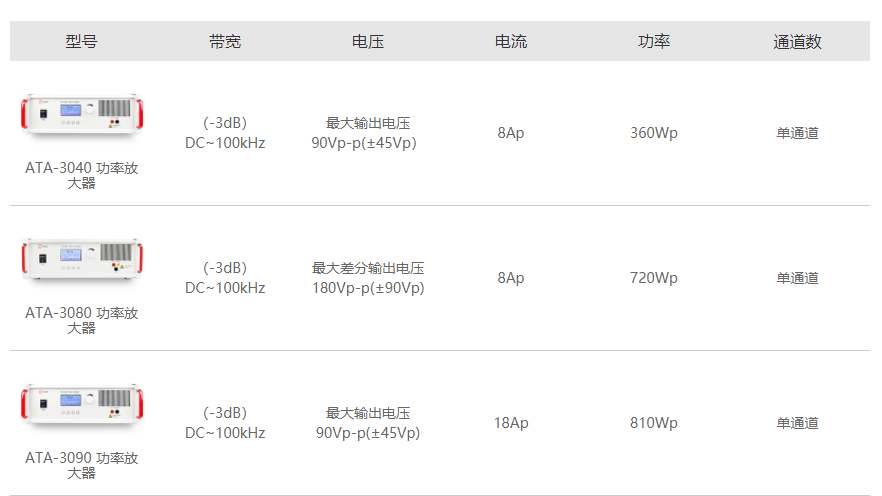

ATA-3000系列壓電陶瓷功率放大器參數指標



通過以上的介紹，相信您對壓電陶瓷功率放大器用有了一定的了解，如果您想要了解更多，請持續關注安泰電子官網m.gairou.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率放大器模塊、功率信號源、計量校準源等測試儀器產品的研發與制造。
