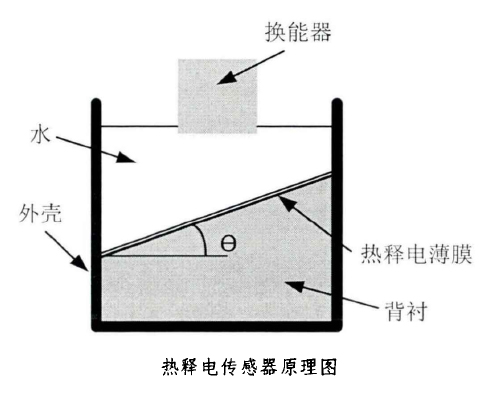

超聲技術已經廣泛的應用在醫療、工農業領域,特別是在醫療領域發展迅速，成為診斷醫學和治療醫學的重要組成部分。聲功率是描述超聲特性參數的重要指標，是評價和控制超聲換能器聲場的重要依據。提出一種基于熱釋電效應的聲功率測量方法，超聲能量在高吸聲材料中快速沉積，轉化為熱能，材料產生溫升，熱釋電材料響應溫升的速度，產生熱釋電電壓，溫升的速度與聲功率相關，因此可以通過求熱釋電電壓來求出超聲功率。

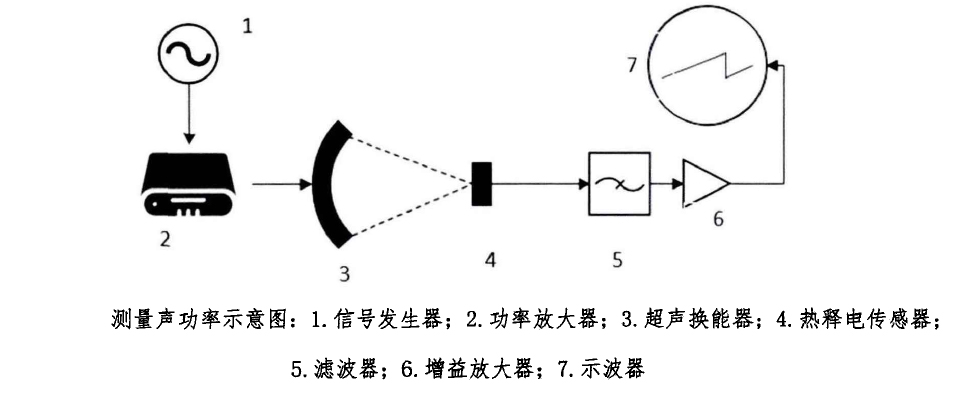

測量聲功率實驗包括超聲信號發生裝置，實驗環境和數據采集裝置，實驗框圖如圖所示。由信號源發出激勵信號，再經過功率放大器，選擇合適的增益，然后驅動換能器。為了減少誤差，將換能器嵌入水槽進行固定。將傳感器放置于換能器的聚焦區域，然后采集傳感器輸出信號。在不同功率水平下進行 重復性實驗,驗證其穩定性，觀察相同功率下聲束特性對傳感器輸出的影響。

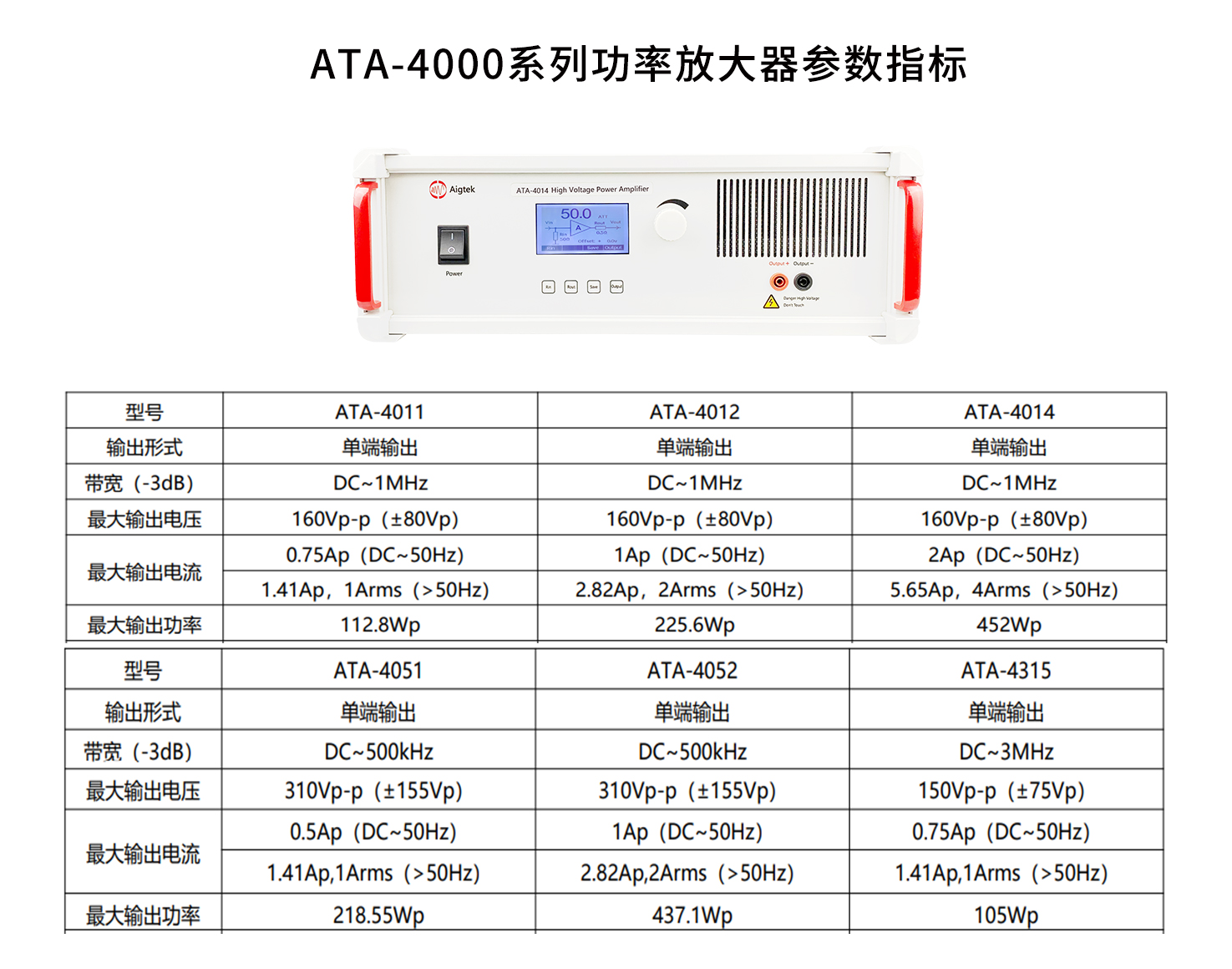

熱釋電傳感器信號能量的超聲測溫方法是用聲功率變化表示衰減系數的變化，利用PVDF薄膜的熱釋電效應測量聲功率，克服聲場分布和折射對測量減.系數的影響。然后利用熱釋電傳感器建立并論證由超聲、待測體和熱釋電傳感器組成的測溫模型，為利用熱釋電傳感器進行超聲測溫建立基礎。在這其中，Aigtek功率放大器被廣泛的應用于熱釋電傳感器的聲功率測量中，高壓功率放大器最大輸出功率452Wp，最大輸出電壓310Vp-p（±155Vp），最大輸出電流4Arms，帶寬（-3dB）高達DC~3MHz，直流偏置0.1V步進可調，滿足不同換能器指標的需求。



功率放大器還被廣泛的用于MEMS測試，壓電陶瓷驅動，換能器驅動，無損檢測，微粒分選，超聲聲學等多個方面，助力我國的科研事業的快速發展。 以上就是功率放大器基于熱釋電傳感器的聲功率測量中的應用，如果您對更多內容感興趣的話，請點擊Aigtek安泰電子官網m.gairou.cn。
