超聲電機是一種新型的直接驅動電機，超聲電機特性測試是實現其控制的基礎。利用虛擬儀器技術構建超聲電機的檢測與分析系統，實現對旋轉和直線超聲電機穩態和瞬態過程電壓、電流、速度等多參量的測試與分析，構建穩定、可靠的測試平臺。檢測系統結構簡單，具有一定的通用性和可行性。

超聲電機是以功率放大器驅動壓電陶瓷的逆壓電效應而激發的超聲振動作為驅動力，靠振動部分和移動部分之間的摩擦力耦合轉換成移動體的旋轉或者直線運動的新型電機。超聲電機檢測與分析系統由超聲電機，傳感器，調理電路，數據采集卡，計算機處理系統等組成。傳感器的作用是將電機運行輸出的速度、溫度等物理信號轉換成電信號。調理電路是對電信號進行放大、濾波、隔離等處理，是銜接傳感器與數據采集卡的中間環節。

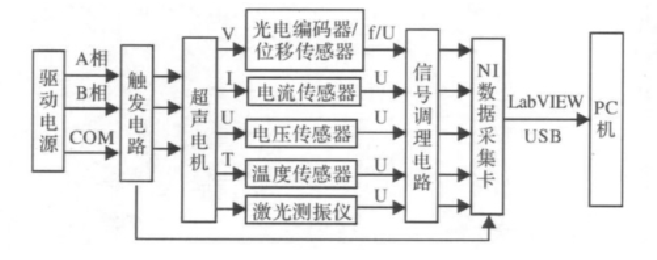

系統整體結構圖

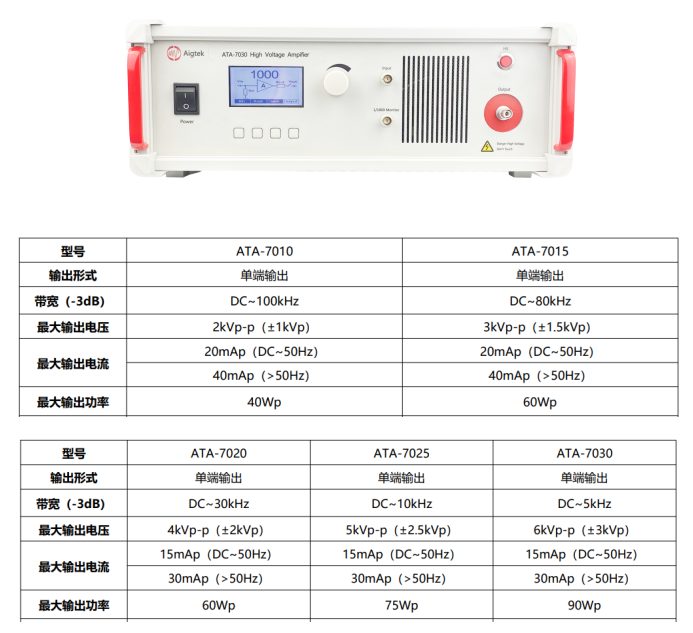

基于虛擬儀器技術構建的系統測試平臺，實現對電機穩態運行的驅動電參量、定子振動以及速度與溫度的測試分析。AigtekATA-7000系列功率放大器被廣泛的應用于超聲電機測試分析中，其最大輸出電壓6KVp-p，最大輸出電流 30mAp，頻率DC~5KHz。滿足不同驅動指標的需求。



針對不同類型超聲電機，結合超聲電機轉速慢，啟動快的特點，借助光電編碼器/位移傳感器、數據采集卡、PC機、觸發電路等搭建的超聲電機瞬態測試系統，實現對超聲電機的啟動、關斷速度響應曲線的測試與分析，通過電壓曲線說明定子在啟動和關斷過程的能量轉換。

通過以上的介紹，相信您對功率放大器在超聲電機測試分析中的應用有了一定的了解，如果您想要了解更多，請持續關注安泰電子官網m.gairou.cn。Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率信號源、功率放大模塊、計量校準源等測試儀器產品的研發與制造。
