功率放大器可靠性怎么設計怎么做，是很多工程師們心里一直存在的疑惑，像功率放大器這些有源放大電路，工作的可靠性在某些情況下比性能指標更重要。下面就來為大家介紹功率放大器可靠性怎么設計的好。

　　功率放大器電路設計過程中其可靠性主要分為穩定性和保護性兩種，穩定性是為了防止放大器自身的自激，而保護性是為了防止外部電路異常狀態和環境問題造成的工作狀態異常或器件的損壞。

　　影響功率放大器穩定性的原因有內在和外在兩種因素，而內在因素是封裝等放大管器件自身的問題。

　　圖：功率放大器管子封裝

　　從上面的圖中可以看出，Ccb的存在使得隨集電極電壓的增加，非線性減小，回路呈感性，滿足振蕩相位條件；而發射機的引線電感，感抗的存在會加劇正反饋的情況。

　　而外在因素則包括很多方面。當激勵過大的時候，放大器產生飽和失真；PCB布局不合理，晶體管接地不良，走線、過孔帶來分布參數，容易引起高頻自激；輸入輸出距離過近會引起耦合等等。

　　對于功放保護性而言，主要是防止放大器極端條件下出現損壞，比較常見的有過電壓擊穿、靜電、過激勵、雷擊、脈沖電壓和電流、開路負載和短路負載等等。

　　功率放大器的穩定性如何判斷？主要依據穩定性系數和端口的反射系數。端口的四個反射系數（Γs、ΓL、Γin、Γout）模均小于1時，穩定；當穩定性系數K>1時，穩定。

　　功率放大器穩定設計后，是否有效，是否合理，就需要通過測試進行驗證。測試電路穩定的方法包括靜態工作點測試和增益測試與頻譜觀察。穩定判斷方法分析：調整靜態工作點的時候，觀察靜態電流是否出現異常跳變；輸入端不外加輸入信號的時候，觀察輸出是否有一定頻率和幅度的信號輸出。

　　功率放大器的穩定性如何設計，在設計穩定性的時候主要從以下幾方面來考慮：

　　1、選擇合適的靜態工作點。

　　2、采用RC負反饋電路，形成閉環控制，降低S21。

　　3、將饋電電感并聯一個小電阻，降低電感自諧振回路或與其他寄生參數產生的諧振回路的Q值，避免振蕩。

　　4、增加π型衰減電路，增加隔離，減小級間反射，改善S22和S12。

　　5、輸入端采用高通匹配，平衡高低端增益。

　　6、輸入電路中串聯電阻。

　　7、布局PCB的時候，保證接地的良好，分開串接電感，避免射頻走線時細而長。

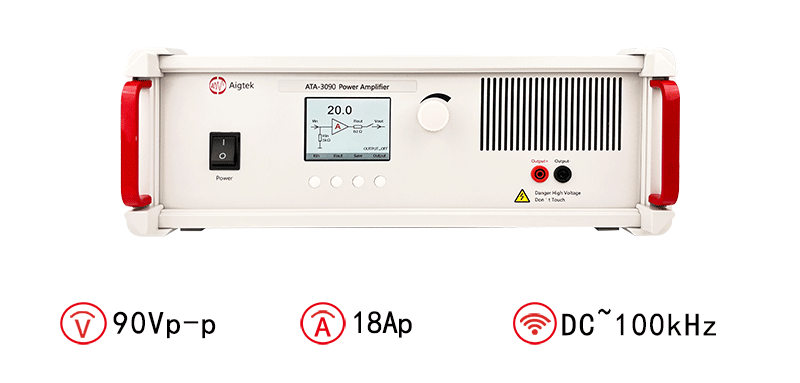

　　安泰放大器推薦：ATA-3090功率放大器

　　圖：ATA-3090功率放大器指標參數

　　功率放大器的保護性如何設計？常見的方法包括下面兩種：

　　1、采用PIN管或可控衰減器等來組成限幅電路，防止信號過激勵造成器件損壞。使用可控衰減器的時候，前端檢測信號的強弱可以當作判斷條件，根據強弱信號來挑選合適的衰減值。使用PIN管的時候，PIN管與普通二極管一樣，直流正偏導通，反偏截止，交流信號不導通。限幅使用的時候，小信號，PIN管結電阻呈現高阻抗，大信號PIN管阻抗降到最低，信號反射回去。

　　2、限流電路溫度保護電路，可以通過限流電阻限制晶體管耗散功率或者使用鎖存器比較器一類的數字電路構成過流保護電路。溫度保護電路的時候需要用溫度傳感器，溫度超過額定值的時候，切斷晶體管的供電與激勵。

　　以上就是功率放大器可靠性怎么設計的好的內容，如果大家對于功率放大器還有什么不知道或者想了解的，歡迎咨詢西安安泰官網。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
