功率放大器常見故障及維修方法有哪些
功率放大器是電子實驗室比較常見的測量儀器，由于其體積龐大，所以一旦出現故障，維修起來就會非常麻煩，下面讓安泰電子來介紹一下功率放大器常見故障及維修方法有哪些。
電路自激、元件更換不當、安裝不當?shù)榷紩斐稍l(fā)熱或者損壞的情況。
一、電阻發熱冒煙
1、電阻器的功率不足，更換的時候使用電阻阻值和耗散功率都要和原來的一樣。如果是電阻的功率不夠，那么難免會出現發燙甚至燒毀的情況。
2、由于元件損壞產生大電流。比較常見的情況是輸出級大功率管出現故障。這時，如果在功放的直流電源上接入的有保險絲，保險絲會立即熔斷。如果沒有保險絲，故障晶體管的發射極電阻會很快升溫，長時間的話就會燒毀。
3、放大器自激產生大電流。如果放大器有高頻自激，就會造成輸出級出現大電流。
4、晶體管接錯的話也會造成大電流。如果替換晶體管的時候，搞錯晶體管的極性，就會在開啟電源瞬間擊穿大功率管，產生大電流。
二、散熱器發燙
功放輸出級的晶體管出現發熱是比較正常的情況，但是溫度太高，甚至是手無法觸摸就屬于非正常情況。輸出級晶體管耗散功率增大，一般都是由下面的原因造成的：
1、靜態電流過大。普通功放輸出級晶體管的工作接近乙類狀態，靜態電流只有幾十毫安，當靜態電流增大到幾百毫安的時候，如果散熱器不能有效散熱，長時間持續，就會燒毀大功率晶體管。
2、溫度補償不夠。輸出級的基極偏置電路一般采用的是帶溫度補償?shù)暮銐浩秒娐罚脽崦綦娮杌蛘叨O管、三極管等特性，來對輸出級晶體管靜態電流進行補償。如果補償元件的性能不夠或者安裝不合要求，就會造成補償不足的情況，當環境溫度升高以后，大功率管的靜態電流都會增加，使晶體管發熱，而電流長時間持續增大，就會引起散熱器發燙，直到功放管燒毀。為了增加補償作用，需要通過溫度來對二極管進行補償，并且把補償元件和功率管一起安裝到散熱器。不過安裝的時候熱敏元件和散熱器中間要放置云母片、聚酯薄膜等絕緣墊片，并且在墊片的兩邊涂上導熱硅脂。
3、輸出級晶體管處在臨界擊穿狀態。由于晶體管反向特性不佳，比如反向擊穿電壓很低，在放大大信號的時候，就很容易擊穿臨界。這個時候晶體管的功率損耗加大，散熱器發燙，一旦長時間使用，就會造成擊穿損壞。
4、功率放大器高頻自激。這種現象會造成輸出管集電極電流增加，散熱器發熱。要確定這種情況，就需要用手觸摸阻抗補充電阻。若電阻發燙，發熱原因就是高頻自激；若電阻溫度正常，原因就是大功率管靜態電流較大造成。

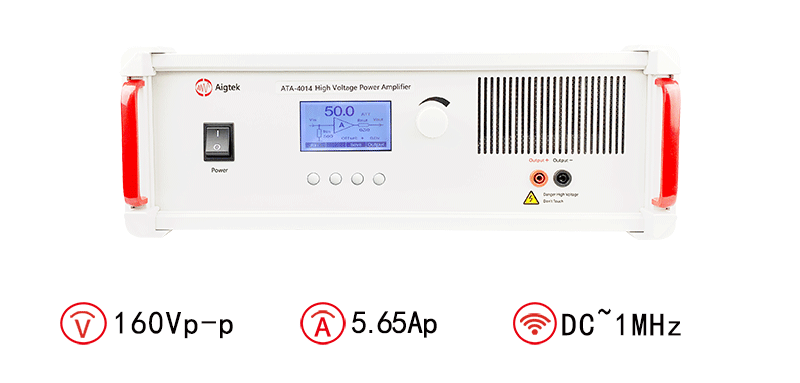

圖：ATA-4014高壓功率放大器指標參數
以上就是安泰電子帶來的功率放大器常見故障及維修方法有哪些的科普內容，如果對于功率放大器還有什么其他想知道的，歡迎隨時咨詢安泰電子官網。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網m.gairou.cn或撥打029-88865020。
