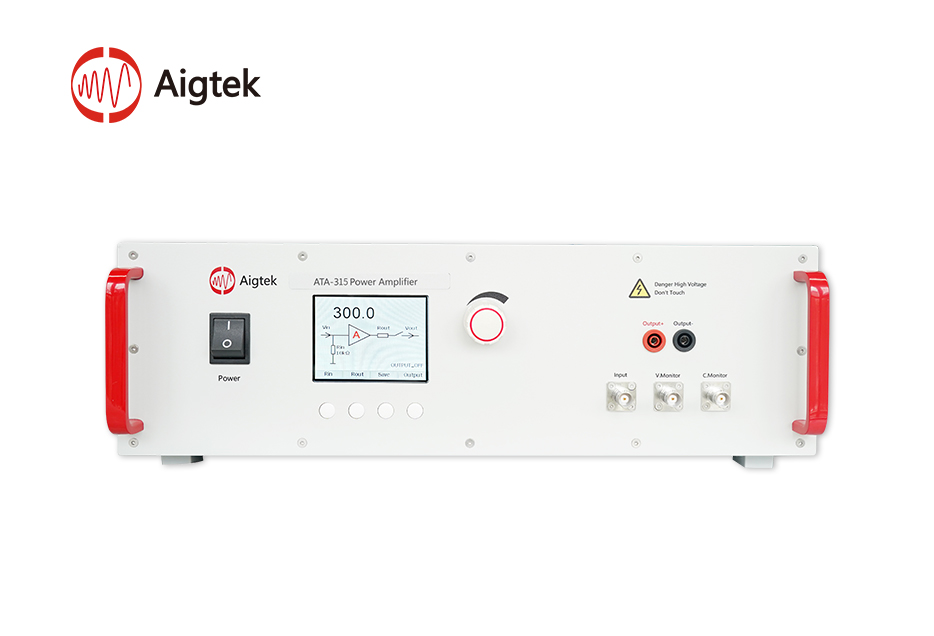

ATA-315功率放大器簡介

ATA-315是一款理想的單通道功率放大器。最大輸出電壓850Vp-p(±425Vp)，最大輸出電流2.12Ap， 可與主流的信號發生器配套使用，實現信號的放大。

輸入Input

輸入接口為BNC接口；輸入波形幅度 0~10Vp-pMAX；輸入電阻 10kΩ。

輸出Output

輸出接口為香蕉插頭，最大輸出電壓850Vp-p(±425Vp)，最大輸出電流2.12Ap。

液晶面板顯示

操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。

電壓增益

電壓增益數控0~300倍可調，具體分為粗調（1step）和細調（0.1step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

監測口 Monitor

10mV/V Monitor：此端口為電壓監測，可連接示波器進行輸出電壓的實時監測。

1V/A Monitor：此端口為電流監測，可連接示波器進行輸出電流的實時監測。
