隨著電子技術的發展，功率放大器受到越來越廣泛的應用。而在水聲研究和計算測量領域，同樣需要它作為驅動源，但不同的應用場合對功率放大器的輸出功率、頻率范圍及輸出電壓的要求會有所不同”。由于本文所使用水聲器的性能指標要求功率放大器在輸入信號為1Vrms,頻率范圍為300 Hz~ 20 kHz,最大不失真輸出功率為100W的情況下來驅動該水聲器完成水下通信。

功率放大器驅動由三部分組成: 前置放大級、功率放大器和直流穩壓電源。前置放大級的主要任務是完成交流小信號放大任務，同時要求低噪聲、低溫漂; 高壓功率放大器主要任務是在允許的失真限度內，盡可能高效率地向負載提供足夠大的功率，要求是輸出功率要大、效率要高; 直流穩壓電源為整個電路供電。系統圖如下：

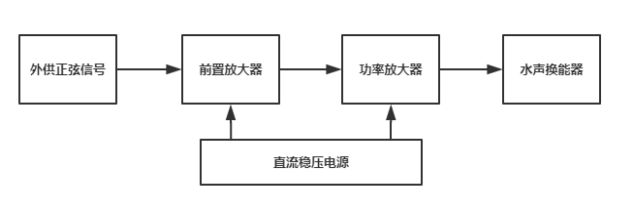

系統總體框圖

       由于上級電路產生的正弦信號幅度很小,所以先通過前置放大模塊進行初步幅度放大。前置放大器放大，PC機通過RS232接口與單片機通信,單片機接收到PC機發出的信息后,再通過調整電阻網絡調整增益。這樣整個系統最終的輸出信號幅度便可以通過PC機控制。將正弦信號通過前置放大器傳給功率放大器轉換為大功率信號。最后通過變壓器驅動換能器轉換成聲信號。

   對于水聲研究和計算測量領域來說，低頻寬帶放大器是一個極其重要的儀器。是進一步研究工作的基礎。可用于相應水聲器的低頻功率放大器，其工作性能良好，具有一定的實用價值。

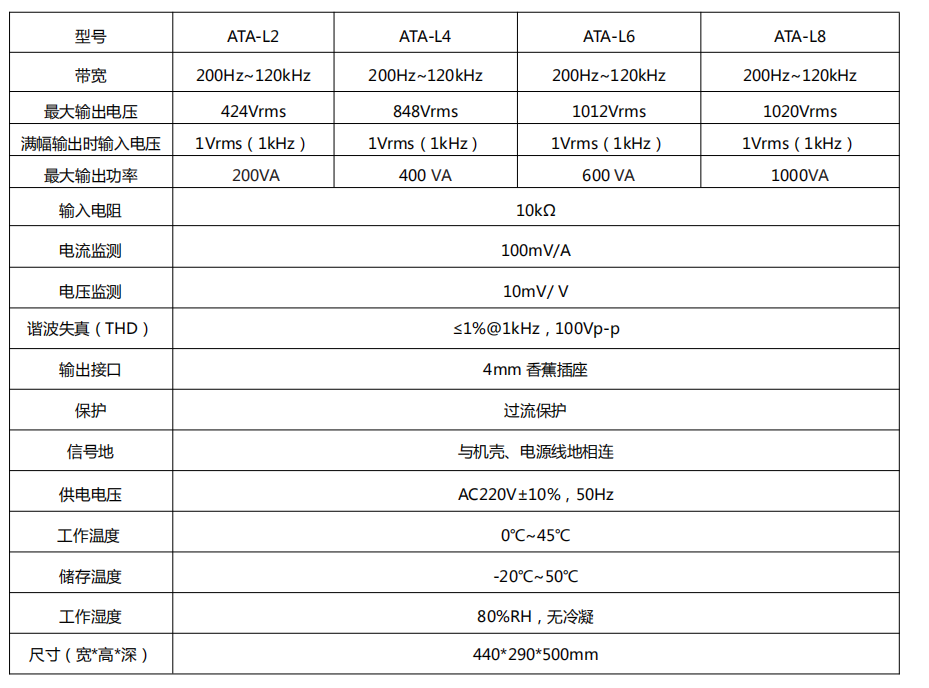

   ATA-L系列水聲功率放大器具有高增益、高效率，寬頻帶等特點。可輸出寬頻帶200Hz-120KHz，最大輸出1020Vrms電壓，1000VA功率，可驅動0~100%的阻性或非阻性負載，可根據測試需求靈活調節。

   輸出電阻匹配多個電壓檔位可選，可根據測試需求在相應的檔位下調整電壓百分比（0-100%）實現輸出調整。設備帶有輸出過熱、過載保護，液晶面板顯示當前的保護狀態，排查故障后方可重新輸出。
