電磁軸承系統基本工作原理：通過位置傳感器檢測轉子的軸偏差信號，將該信號送入控制器，通過功率放大器控制電磁鐵中的電流，使轉子懸浮于規定的位置上，電磁軸承系統由以下幾部分構成：



功率放大器是電磁軸承電控系統的組成部分，它的功能是將控制信號經過放大或轉換成具有足夠的能量信號以驅動負載--電磁鐵執行器。電磁軸承系統是由電磁軸承本體/位移傳感器、控制器和功率放大器組成的。位移傳感器檢測被懸浮轉子的位置狀態，并將位置信息反饋給控制器，控制器根據不同的控制規律產生相應的控制信號，然后通過功率放大器將控制信號轉換為控制電壓或者控制電流，作用于電磁軸承線圈產生懸浮轉子所需的電磁力，使轉子達到穩定的懸浮。

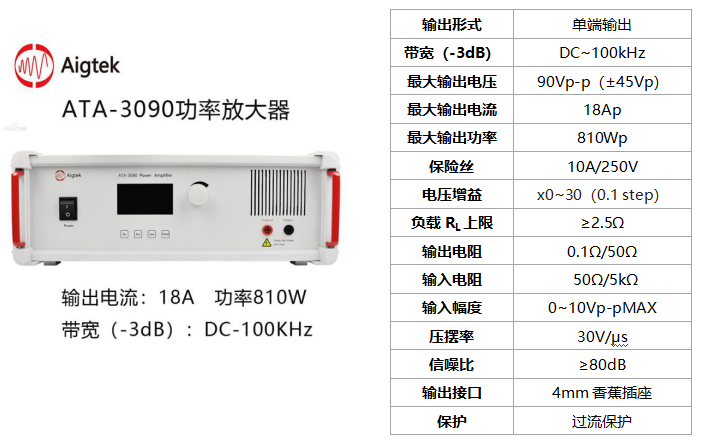

Aigtek公司推出的ATA3090功率放大器，頻率范圍覆蓋DC-100KHz，輸出電流達18A，電壓增益數控0~30倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。可以驅動功率型負載。液晶屏幕顯示，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。提供電磁鐵需要的大電流，大功率。

功率放大器可用于驅動電容性、電感性負載，壓電陶瓷、磁場線圈、超聲換能器，一般情況下，如果用交流電源驅動含有電容器或電感線圈的負載，會導致來自負載一側的逆向電流。在這樣的情況下，用通常的電源的話可能無法驅動。但是如果采用功率放大器來驅動，需要的高電壓、大電流也都可以實現。

本文素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網m.gairou.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
