選擇高壓放大器的時候，經常會看到有些高壓放大器的輸入和輸出阻抗都是50歐，今天就來說說高壓放大器和無處不在的50歐姆，來聊聊它們的關系。

　　電子測量儀器在使用的時候會出現電子信號幅度突然加倍或者減少一半的情況，原因是幾乎所有高頻電子設備都配備50歐姆的輸入或者輸出電阻。正確的50歐姆接口能夠防止由有限光速引起的反射和信號失真，以及電子信號經過電纜需要一定的時間。

　　經常使用50歐姆電阻的原因如下：當同軸的電纜連接電壓源V的時候，電源的輸出電壓不能立即到達電纜遠端，電源電壓傳輸的速度取決于光速，電纜中的傳播速度略小于自由空間中的光速，乘以因子sqrt(epsilon_r)，epsilon_r是電纜內絕緣層的介電常數。只要電壓還沒有到達電纜的遠端，電壓源就會將功率傾倒到電纜中以提供能量以使電壓V傳播。為了提供這種電力，電流也流入電纜。I所需的電流量決定了電纜的‘“特性阻抗”R。對于同軸電纜，此特性阻抗通常為50歐姆（測量設備的標準）或75歐姆（電視電纜的標準）的真實電阻。這意味著只要電壓源的電壓（還沒有傳輸到遠端，就會有I=V/R（歐姆定律）的電流流入電纜。

　　電壓放大器的輸入電阻：

　　不同的高壓放大器具有廣泛的輸入電阻值，而這些不同的輸入電阻能夠為50歐姆輸入電阻的發生器來提供不同的負載條件。安泰ATA-2000系列高壓放大器能夠提供50歐姆的輸入電阻5，匹配高低內阻信號源。

　　具有50歐姆輸出電阻的高壓放大器：

　　高壓放大器本身也有一定的輸出電阻，這個電阻是為了防止放大器容性負載下過沖，放大器使用負反饋來優化速度、噪聲以及放大精度。電容器需要通過流入它的電流來充電從而改變兩端電壓，但是需要時間。這個時間隨著電容增加而變長，當放大器的負反饋回路跟不上的時候，就會造成過沖。

　　高壓放大的負載總是高阻抗，高壓放大器輸出電阻可以是50歐姆，這是一個工作狀態良好的值。

　　具有50歐姆輸入和輸出電阻的設備和匹配50歐姆電纜一起來使用，能夠提供無反射信號的路徑，從而實現高頻下信號的完整性，不過要使用示波器來檢查系統中存在的實際電壓幅度。

　　而具有50歐姆輸出電阻的高壓放大器，其電阻是為了防止容性負載下放大器內部負反饋環路造成的方波信號過沖。使用50歐姆輸出電阻的好處是電纜反射會從放大器到負載和返回的單程中衰減。使用的時候建議用更高阻抗的負載，而且和高頻信號搭配使用的時候，建議用短電纜從放大器到負載。

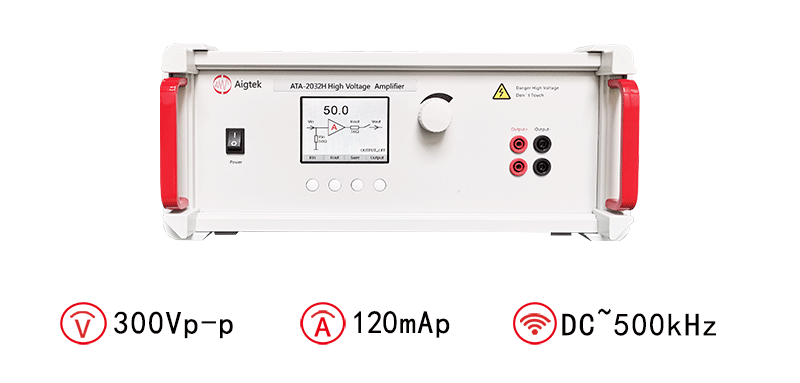

　　安泰高壓放大器推薦：ATA-2032高壓放大器

　　圖：ATA-2032高壓放大器的指標參數

　　以上就是安泰電子帶來的高壓放大器的輸入和輸出阻抗為啥是50歐的科普內容，如果對于高壓放大器還有什么想知道的，歡迎咨詢安泰電子官網。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
